Sơ đồ, nguyên lý hoạt động của hệ thống âm thanh thông báo chung cư

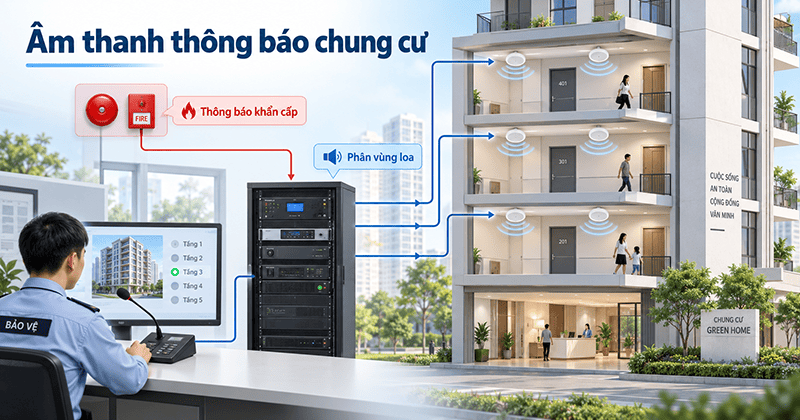

Hệ thống âm thanh thông báo chung cư nhìn bên ngoài có vẻ khá đơn giản: ban quản lý nói vào micro và âm thanh được phát ra loa ở hành lang, sảnh hoặc tầng hầm. Tuy nhiên, phía sau quá trình đó là một hệ thống gồm nhiều thiết bị phối hợp với nhau từ nguồn phát, bộ điều khiển, ampli, bộ chia vùng cho tới mạng loa đặt khắp tòa nhà.

Hiểu rõ sơ đồ và nguyên lý hoạt động của hệ thống âm thanh thông báo chung cư sẽ giúp chủ đầu tư dễ lựa chọn cấu hình, chia vùng loa hợp lý và dự trù khả năng mở rộng. Đặc biệt với những công trình tích hợp cảnh báo khẩn cấp bằng giọng nói, hệ thống còn phải đảm bảo khả năng ưu tiên thông báo và duy trì hoạt động ổn định khi xảy ra sự cố.

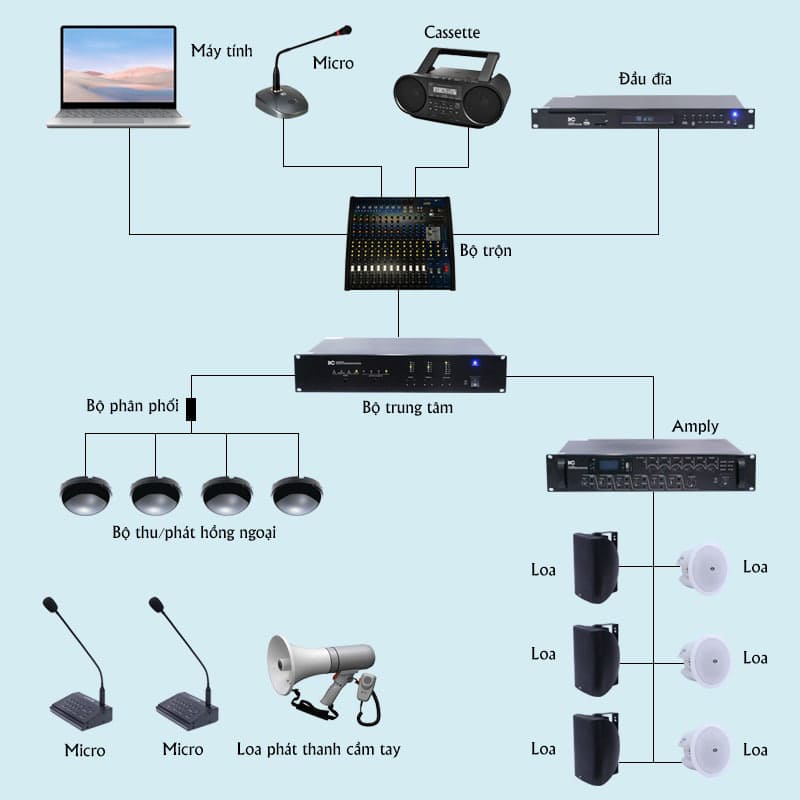

Sơ đồ hệ thống âm thanh thông báo chung cư cơ bản

Một hệ thống thông báo cho chung cư có thể được triển khai theo nhiều cấu hình khác nhau tùy quy mô công trình. Tuy nhiên, nếu giản lược theo đường đi của tín hiệu âm thanh, chúng ta có thể hình dung theo sơ đồ:

Micro thông báo / Nguồn phát nhạc → Bộ điều khiển hoặc mixer tiền khuếch đại → Bộ chọn vùng → Amply công suất → Đường loa 100 V → Loa tại các khu vực

Nếu hệ thống có chức năng cảnh báo và sơ tán bằng giọng nói, sơ đồ sẽ bổ sung thêm các thành phần như:

Tủ báo cháy → Bộ điều khiển Voice Alarm → Bộ phát thông báo khẩn cấp → Amply → Bộ quản lý vùng loa → Đường loa A/B → Loa cảnh báo

Trong thực tế, nhiều thiết bị hiện đại đã tích hợp một số chức năng vào cùng một bộ trung tâm. Chẳng hạn một thiết bị có thể đảm nhiệm đồng thời vai trò xử lý tín hiệu, lưu thông báo, quản lý vùng loa và điều khiển ampli. PASO PA8506-V là một ví dụ khi tích hợp chức năng phát thông báo thông thường, nhạc nền và thông báo cảnh báo trong cùng nền tảng, đồng thời hỗ trợ quản lý nhiều vùng đầu ra.

Vì vậy, sơ đồ thực tế của một chung cư 10 tầng và một tổ hợp gồm nhiều tòa nhà có thể rất khác nhau. Điều quan trọng không phải là hệ thống có bao nhiêu thiết bị, mà là phải đảm bảo luồng tín hiệu đi đúng, các khu vực được quản lý độc lập và thông báo quan trọng luôn được ưu tiên khi cần thiết.

Các thành phần chính trong sơ đồ âm thanh thông báo chung cư

Ở đầu hệ thống thường là nguồn tín hiệu âm thanh. Nguồn này có thể là micro đặt tại phòng trực, micro chọn vùng, máy tính, bộ phát nhạc nền hoặc các file thông báo đã được ghi sẵn.

Micro thường được sử dụng khi ban quản lý cần phát thông báo trực tiếp như tìm chủ xe, thông báo bảo trì thang máy, mất nước, mất điện hoặc nhắc nhở cư dân. Trong các hệ thống lớn, bàn gọi vùng có thể cho phép người vận hành chọn tầng hoặc khu vực cần phát trước khi nói.

Tín hiệu sau đó được đưa tới bộ điều khiển trung tâm. Có thể coi đây là “bộ não” của toàn hệ thống. Thiết bị tiếp nhận các nguồn âm thanh, xác định tín hiệu nào được phép phát, phát tới khu vực nào và tín hiệu nào có mức ưu tiên cao hơn.

Một số bộ điều khiển còn lưu sẵn bản tin. Khi cần, hệ thống chỉ việc kích hoạt file âm thanh tương ứng thay vì nhân viên phải đọc trực tiếp bằng micro.

Sau bộ điều khiển là ampli công suất. Nhiệm vụ của ampli là khuếch đại tín hiệu lên mức đủ lớn để truyền tới hàng chục hoặc hàng trăm loa trong tòa nhà. Với chung cư và các công trình lớn, hệ thống đường loa 100 V được sử dụng khá phổ biến vì phù hợp khi cần kết nối nhiều loa và truyền tín hiệu trên khoảng cách dài. Zenitel cũng mô tả hệ thống 100 V là giải pháp thường được sử dụng cho thông báo, nhạc nền và thông tin sơ tán tại các công trình thương mại hoặc khu vực lớn.

Cuối cùng là hệ thống loa. Tùy từng vị trí có thể sử dụng loa âm trần, loa treo tường, loa nén hoặc những dòng loa chuyên dụng.

Hành lang và sảnh chung cư thường ưu tiên loa âm trần hoặc loa hộp vì dễ nghe lời nói và hài hòa với không gian. Tầng hầm, khu kỹ thuật hoặc khu vực có tiếng ồn lớn có thể cần loa có mức áp suất âm cao hơn. Các khu vực ngoài trời cần lựa chọn loa có khả năng chịu được điều kiện môi trường phù hợp.

Vì sao chung cư thường chia hệ thống thành nhiều vùng loa

Nếu toàn bộ loa trong tòa nhà cùng hoạt động mỗi khi phát một thông báo, hệ thống sẽ rất bất tiện. Một chiếc xe đỗ sai ở tầng hầm B2 không nhất thiết phải được thông báo tới toàn bộ 20 tầng của chung cư.

Chính vì vậy, hệ thống âm thanh thường được chia thành nhiều zone – vùng phát thanh.

Chẳng hạn có thể chia thành sảnh tầng 1, khu vực tiện ích, tầng hầm B1, tầng hầm B2, hành lang từng tầng hoặc từng nhóm tầng. Với khu phức hợp nhiều tòa, mỗi tòa nhà cũng có thể được tổ chức thành một nhóm vùng riêng.

Khi nhân viên trực cần phát thông báo, họ lựa chọn zone tương ứng trên bàn gọi hoặc phần mềm điều khiển. Bộ trung tâm nhận lệnh và chỉ đưa tín hiệu tới ampli hoặc đường loa của khu vực được chọn.

Cấu trúc này giúp giảm ảnh hưởng đến cư dân ở những khu vực không liên quan. Đồng thời, ban quản lý vẫn có thể chọn chế độ All Zone khi cần phát một thông báo chung tới toàn bộ công trình.

Các hệ thống Voice Alarm chuyên dụng cũng áp dụng cách quản lý tương tự. Ví dụ router RT8506-V của PASO hỗ trợ 6 vùng loa với hai đường A và B cho từng vùng, đồng thời cho phép bật hoặc tắt nhạc theo từng khu vực.

Nguyên lý hoạt động khi phát thông báo thông thường

Trong điều kiện hoạt động hàng ngày, nguyên lý của hệ thống khá dễ hình dung.

Giả sử ban quản lý muốn phát thông báo tại tầng 5. Nhân viên trước tiên lựa chọn vùng tương ứng trên micro gọi vùng. Khi nói vào micro, tín hiệu giọng nói được chuyển thành tín hiệu điện và truyền tới bộ điều khiển trung tâm.

Bộ trung tâm nhận biết đây là tín hiệu thông báo, xử lý tín hiệu rồi định tuyến tới zone tầng 5. Tín hiệu tiếp tục được đưa qua ampli công suất để khuếch đại trước khi truyền trên tuyến dây loa 100 V.

Tại mỗi loa, biến áp tích hợp sẽ nhận tín hiệu trên đường dây và chuyển thành mức công suất phù hợp cho củ loa. Cuối cùng, loa biến tín hiệu điện thành âm thanh mà cư dân nghe thấy.

Quá trình trên diễn ra gần như tức thời.

Khi không có thông báo, hệ thống có thể ở trạng thái chờ hoặc phát nhạc nền. Nếu micro được kích hoạt, bộ điều khiển có thể tự động giảm hoặc tắt nhạc để ưu tiên giọng nói.

Nguyên tắc ưu tiên là một phần rất quan trọng trong hệ thống PA. Theo tài liệu Bosch PLENA Voice Alarm, khi hai tín hiệu cùng cần sử dụng một vùng hoặc cùng sử dụng tài nguyên hệ thống, tín hiệu có mức ưu tiên cao hơn có thể ngắt tín hiệu ưu tiên thấp hơn để được phát trước.

Nhờ vậy, một bản nhạc nền sẽ không thể “chặn” thông báo của ban quản lý.

Nguyên lý hoạt động khi xảy ra tình huống khẩn cấp

Hệ thống âm thanh thông báo chung cư trở nên quan trọng hơn nhiều khi được tích hợp với hệ thống cảnh báo khẩn cấp hoặc báo cháy.

Trong cấu hình này, bộ điều khiển Voice Alarm có thể nhận tín hiệu kích hoạt từ hệ thống báo cháy. Khi nhận lệnh, chương trình phát thông thường sẽ bị ngắt và hệ thống chuyển sang chế độ khẩn cấp.

Một chuỗi hoạt động có thể diễn ra như sau:

Thiết bị báo cháy phát hiện sự cố → Tủ báo cháy xác định khu vực → Tín hiệu kích hoạt được gửi sang hệ thống Voice Alarm → Bộ trung tâm gọi bản tin đã lập trình → Chọn vùng cần cảnh báo → Amply khuếch đại → Loa phát thông báo hướng dẫn

Điểm đáng chú ý là thông báo không nhất thiết phải phát giống nhau ở tất cả các khu vực.

Một hệ thống được thiết kế tốt có thể thực hiện sơ tán theo từng giai đoạn. Ví dụ khu vực gần điểm xảy ra sự cố được phát hướng dẫn sơ tán trước, trong khi các khu vực khác nhận thông báo chờ hoặc hướng dẫn khác. TOA cũng đề cập đến giải pháp phát cảnh báo theo từng giai đoạn nhằm mở rộng khu vực phát thanh theo mức độ nguy hiểm và hạn chế tình trạng quá nhiều người cùng di chuyển trong một thời điểm.

Trong trường hợp cần thiết, người vận hành hoặc lực lượng chức năng còn có thể sử dụng micro khẩn cấp để đưa ra chỉ dẫn trực tiếp.

Bosch cho biết các hệ thống Voice Alarm có thể giao tiếp với hệ thống phát hiện cháy, hỗ trợ sơ tán nhiều giai đoạn và truyền thông báo bằng giọng nói theo từng tình huống.

Đây chính là điểm khác biệt lớn giữa một hệ thống loa thông báo thông thường và một hệ thống Voice Evacuation chuyên dụng.

Đường loa 100 V hoạt động như thế nào

Trong căn phòng nhỏ, chúng ta có thể dùng ampli trở kháng thấp kết nối trực tiếp với một vài loa. Nhưng với chung cư, số lượng loa có thể lên đến hàng chục, hàng trăm hoặc nhiều hơn, trong khi khoảng cách từ tủ trung tâm đến loa cuối tuyến có thể rất xa.

Đường loa 100 V giúp giải quyết bài toán này.

Mỗi loa thường có biến áp và các mức công suất lựa chọn như 3 W, 6 W hoặc 10 W tùy loại. Khi thiết kế, kỹ thuật viên tính tổng công suất của các loa trên tuyến để lựa chọn ampli phù hợp, đồng thời chừa một phần công suất dự phòng.

Ví dụ một khu vực có 20 loa, mỗi loa cài ở mức 6 W thì tổng tải danh nghĩa là 120 W. Ampli phải được lựa chọn dựa trên tải thực tế và mức dự phòng thiết kế chứ không nên chọn sát đúng 120 W.

Ưu điểm của cấu trúc này là việc mở rộng số lượng loa khá thuận tiện. Các loa có thể được bố trí trên cùng một tuyến theo thiết kế thay vì phải kéo riêng một dây công suất từ ampli đến từng loa.

Đó là lý do hệ thống 100 V xuất hiện rất phổ biến trong chung cư, trường học, bệnh viện, trung tâm thương mại, nhà máy và nhiều công trình công cộng.

Hệ thống cảnh báo chuyên dụng còn phải tự giám sát

Với hệ thống thông báo hàng ngày, một loa bị đứt dây đôi khi chỉ được phát hiện khi có người phản ánh rằng khu vực đó không nghe thấy âm thanh.

Nhưng đối với hệ thống phục vụ cảnh báo và sơ tán, cách vận hành như vậy có thể không đủ an toàn.

Các hệ thống Voice Alarm chuyên dụng thường bổ sung khả năng giám sát đường truyền loa, ampli và các thành phần quan trọng. Bosch, chẳng hạn, sử dụng giải pháp giám sát cuối tuyến để phát hiện tín hiệu kiểm tra trên đường loa 100 V, qua đó hỗ trợ theo dõi trạng thái tuyến loa.

Một số hệ thống còn chia mỗi vùng thành hai đường loa A và B. Loa được phân bố giữa hai tuyến để nếu một tuyến gặp sự cố, khu vực đó vẫn còn một phần loa hoạt động.

Tài liệu Bosch PLENA mô tả mỗi vùng có thể sử dụng hai đường loa A và B; nếu một đường gặp lỗi, tín hiệu vẫn có thể được phân phối qua đường còn lại.

Tương tự, các hệ thống PASO PA8500-VES cũng hỗ trợ vùng loa với hai tuyến A+B và có phương án giám sát ampli, thậm chí sử dụng ampli dự phòng trong một số cấu hình.

Tất nhiên, không phải mọi chung cư đều cần triển khai cấu hình giống nhau. Mức độ dự phòng, tiêu chuẩn thiết bị và cách tích hợp với hệ thống PCCC phải được xác định dựa trên hồ sơ thiết kế, yêu cầu an toàn và quy định áp dụng cho từng công trình.
