Hệ thống âm thanh thông báo chung cư tích hợp sơ tán khẩn cấp bằng giọng nói

Trong chung cư, hệ thống loa thông báo thường được biết đến với những công việc khá quen thuộc như phát thông báo của ban quản lý, nhắc lịch bảo trì, tìm chủ xe hay phát nhạc nền tại sảnh. Tuy nhiên, khi xảy ra cháy hoặc một tình huống cần sơ tán, chính hạ tầng âm thanh này có thể trở thành một kênh truyền thông rất quan trọng nếu ngay từ đầu hệ thống được thiết kế theo tiêu chuẩn dành cho âm thanh khẩn cấp.

Thay vì chỉ phát còi hoặc chuông báo động, hệ thống sơ tán bằng giọng nói có thể truyền những hướng dẫn cụ thể như yêu cầu cư dân bình tĩnh, xác định khu vực cần rời đi, chỉ dẫn hướng thoát nạn hoặc thông báo những tầng chưa cần di chuyển. ISO 7240-19 mô tả hệ thống âm thanh dùng trong tình huống khẩn cấp với mục tiêu hỗ trợ người trong công trình di chuyển nhanh chóng và có trật tự thông qua loa phát tín hiệu và thông báo bằng lời nói. Phiên bản ISO 7240-19:2007 đã được ISO xem xét và xác nhận lại vào năm 2025, vì vậy vẫn đang là phiên bản hiện hành.

Sơ tán bằng giọng nói khác gì loa thông báo thông thường?

Ở chế độ sử dụng hằng ngày, hệ thống âm thanh thông báo chung cư tương đối đơn giản. Nhân viên ban quản lý chọn một khu vực, nói vào micro và thông báo được phát tới các loa tương ứng. Ngoài ra, hệ thống có thể phát nhạc nền hoặc các bản tin đã ghi sẵn.

Khi chuyển sang vai trò phục vụ tình huống khẩn cấp, yêu cầu thay đổi khá nhiều.

Hệ thống không chỉ cần “có tiếng” mà phải đảm bảo thông tin quan trọng có thể được truyền đi đúng lúc, đúng khu vực và đủ rõ để người nghe hiểu được mình cần làm gì. Trong trường hợp đang phát nhạc hoặc một thông báo thông thường, tín hiệu khẩn cấp phải có quyền ưu tiên cao hơn để giành quyền phát trên hệ thống.

Đây cũng là điểm khác biệt lớn giữa tiếng còi báo động và thông báo bằng giọng nói. Còi giúp mọi người nhận biết rằng có sự cố, nhưng không thể giải thích sự cố nằm ở đâu hay người dân cần di chuyển như thế nào. EN 54-24, tiêu chuẩn dành cho loa trong hệ thống cảnh báo bằng giọng nói, nhấn mạnh rằng một trong những lý do sử dụng cảnh báo giọng nói thay cho tín hiệu mã hóa đơn thuần là giúp người gặp nguy hiểm nhanh chóng nhận biết tình huống và nhận được chỉ dẫn rõ ràng về hành động tiếp theo.

Với chung cư cao tầng, điều này càng có ý nghĩa. Nếu hàng nghìn người cùng nghe một tiếng còi nhưng không biết nên xuống cầu thang nào, có cần rời khỏi tầng ngay hay không thì rất dễ xảy ra tình trạng hoang mang. Một thông báo được xây dựng đúng kịch bản sẽ cung cấp nhiều thông tin hơn trong cùng khoảng thời gian.

Hệ thống âm thanh sơ tán bằng giọng nói hoạt động như thế nào?

Có thể hình dung luồng hoạt động của hệ thống theo một chuỗi khá dễ hiểu.

Đầu tiên, hệ thống báo cháy phát hiện tín hiệu từ đầu báo cháy, nút ấn báo cháy hoặc các thiết bị liên quan. Trung tâm báo cháy xác định khu vực xảy ra sự cố và gửi tín hiệu tới hệ thống âm thanh phục vụ tình huống khẩn cấp thông qua giao diện được thiết kế phù hợp.

Bộ điều khiển âm thanh khẩn cấp tiếp nhận tín hiệu này, sau đó kích hoạt kịch bản đã được lập trình. Nội dung cảnh báo có thể là tiếng báo động kết hợp bản tin ghi sẵn hoặc thông báo trực tiếp từ micro khẩn cấp.

Tín hiệu tiếp tục được đưa qua amply công suất rồi truyền tới các tuyến loa thuộc vùng cần cảnh báo.

Trong những công trình lớn, toàn bộ tòa nhà không nhất thiết phải phát cùng một nội dung tại cùng một thời điểm. Hệ thống có thể chia thành nhiều vùng âm thanh khác nhau và hỗ trợ các kịch bản sơ tán theo khu vực. EN 54-16 định nghĩa “voice alarm zone” là một khu vực địa lý riêng biệt gồm nhóm loa được dự kiến phát cùng một tín hiệu cảnh báo bằng giọng nói. Tiêu chuẩn này cũng bao gồm khả năng hỗ trợ sơ tán theo từng giai đoạn trong các hệ thống phù hợp.

Ví dụ, khi xảy ra sự cố tại một khu vực cụ thể, một nhóm tầng có thể được ưu tiên nhận thông báo sơ tán trước, trong khi những vùng khác nhận hướng dẫn chờ hoặc chuẩn bị di chuyển. Cách tổ chức chính xác phải dựa trên phương án thoát nạn và hồ sơ PCCC được phê duyệt của từng công trình, không nên tự đặt một công thức chung cho mọi chung cư.

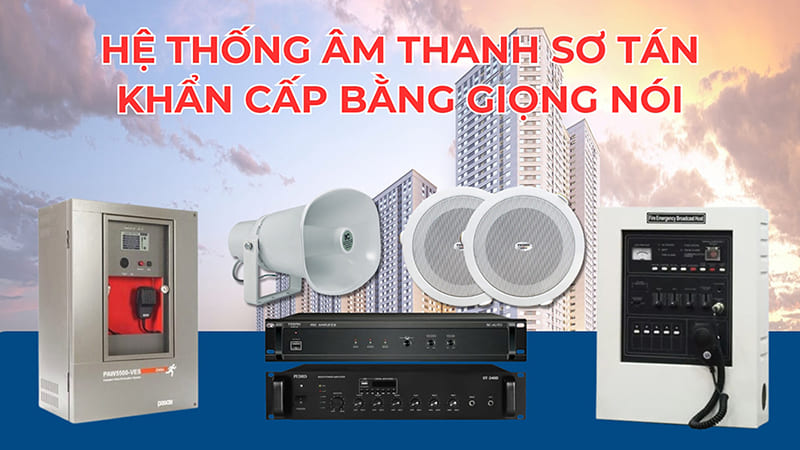

Một hệ thống hoàn chỉnh cần những thành phần nào?

Phần dễ nhìn thấy nhất đối với cư dân vẫn là loa. Tuy nhiên, phía sau những chiếc loa đó là cả một hệ thống điều khiển và giám sát.

Trung tâm báo cháy giữ vai trò phát hiện và xác nhận tín hiệu cháy theo thiết kế. Hệ thống âm thanh khẩn cấp tiếp nhận thông tin để quyết định vùng cần phát cảnh báo.

Tiếp theo là bộ điều khiển và lưu trữ thông báo bằng giọng nói. Thiết bị này quản lý các bản tin đã ghi sẵn, thứ tự ưu tiên, vùng loa và trạng thái hoạt động của hệ thống. Theo EN 54-16, thiết bị điều khiển và hiển thị cảnh báo bằng giọng nói được thiết kế để tạo và truyền các tín hiệu cảnh báo tới mạch loa khi nhận tín hiệu từ hệ thống báo cháy hoặc lệnh điều khiển bằng tay.

Micro khẩn cấp cũng là thành phần rất quan trọng. Trong trường hợp kịch bản tự động không còn phù hợp với diễn biến thực tế, người phụ trách có thể sử dụng micro để phát hướng dẫn trực tiếp.

Sau khâu điều khiển là amply công suất. Với hệ thống phục vụ an toàn, amply không chỉ được tính đủ công suất cho số loa mà còn cần tính tới phương án dự phòng phù hợp. Một số nền tảng Voice Alarm hiện đại triển khai cả kênh amply dự phòng tự động tiếp quản khi một kênh gặp lỗi. Chẳng hạn, tài liệu kỹ thuật Bosch PRAESENSA mô tả khả năng sử dụng kênh khuếch đại dự phòng, giám sát đường loa và hai nhóm đầu ra A/B để tăng khả năng duy trì thông báo khi xảy ra lỗi trên một tuyến. Đây là một ví dụ về cách hệ thống Voice Alarm có thể được xây dựng với mức độ dự phòng cao hơn PA thông thường.

Cuối cùng là mạng loa đặt tại hành lang, sảnh, tầng hầm, cầu thang, khu vực công cộng và những vị trí được xác định trong thiết kế.

Độ rõ của lời nói quan trọng hơn việc mở loa thật lớn

Một sai lầm khá phổ biến khi nói về âm thanh cảnh báo là cho rằng cứ chọn loa công suất lớn thì sẽ an toàn hơn. Thực tế, mục tiêu của hệ thống sơ tán bằng giọng nói là người nghe phải hiểu được nội dung.

Một hành lang dài có nhiều tiếng vang, tầng hầm bê tông có tiếng xe liên tục hay sảnh lớn với trần cao đều khiến lời nói khó nghe theo những cách khác nhau. Nếu chỉ tăng âm lượng quá mức, tiếng phản xạ có thể khiến câu chữ càng khó phân biệt.

TCVN 7568-14:2025 quy định đối với thiết bị báo cháy bằng âm thanh, tín hiệu tại các vị trí phải lớn hơn tiếng ồn môi trường xung quanh ít nhất 10 dBA, không nhỏ hơn 65 dBA và không lớn hơn 105 dBA. Đối với khu vực ngủ, mức âm phải cao hơn tiếng ồn xung quanh ít nhất 15 dBA khi cửa đóng và không nhỏ hơn 75 dBA.

Tuy nhiên, đạt mức âm lượng chưa có nghĩa là lời nói đã rõ. Khi thiết kế hệ thống Voice Evacuation, vị trí loa, hướng phủ, khoảng cách giữa các loa, đặc điểm phản xạ của không gian và tiếng ồn nền đều cần được tính tới.

Hành lang căn hộ thường phù hợp với loa âm trần hoặc loa hộp bố trí đều dọc tuyến. Tầng hầm có thể cần các loa có độ nhạy tốt và hướng phủ phù hợp để vượt qua tiếng ồn của xe, quạt thông gió và không gian nhiều cột bê tông. Khu vực ngoài trời lại cần lựa chọn loa phù hợp điều kiện môi trường.

Nếu dự án yêu cầu thiết bị theo EN 54-24 thì loa cũng phải đáp ứng các yêu cầu thử nghiệm dành riêng cho hệ thống cảnh báo cháy. EN 54-24 phân loại loa theo môi trường sử dụng, trong đó Type A chủ yếu dành cho trong nhà và Type B chủ yếu dành cho ngoài trời.

Phân vùng giúp sơ tán có trật tự hơn

Phân vùng là một trong những giá trị lớn nhất khi tích hợp hệ thống thông báo chung cư với sơ tán bằng giọng nói.

Trong hoạt động bình thường, ban quản lý có thể chia loa thành sảnh, tầng hầm, hành lang căn hộ, khu thương mại, khu vui chơi hay sân ngoài trời để gửi thông báo đúng nơi cần nghe.

Khi có tình huống khẩn cấp, hệ thống có thể sử dụng một cấu trúc phân vùng khác phù hợp với phương án sơ tán. ISO 7240-19 thậm chí nêu rõ rằng khi cùng một hệ thống được sử dụng cho mục đích thông thường và cho tình huống khẩn cấp, cách phân vùng loa ở hai chế độ không nhất thiết phải giống nhau.

Đây là chi tiết rất hữu ích với chung cư cao tầng.

Thay vì phát một lệnh “mọi người rời khỏi tòa nhà” trên toàn bộ hệ thống, phương án sơ tán có thể tổ chức thành nhiều bước tùy thiết kế công trình. Khu vực chịu ảnh hưởng trực tiếp nhận thông báo khẩn cấp; các khu vực kế cận có thể nhận hướng dẫn chuẩn bị; những khu vực khác tiếp tục được cung cấp thông tin để cư dân không tự ý di chuyển gây ùn tắc tại cầu thang.

Điều quan trọng là kịch bản âm thanh phải đi cùng kịch bản PCCC của công trình. Hệ thống loa không tự quyết định tầng nào sơ tán trước mà chỉ thực hiện logic đã được thiết kế, kiểm tra và phê duyệt.

Nguồn dự phòng và giám sát đường loa không nên bỏ qua

Hệ thống âm thanh sử dụng trong điều kiện bình thường có thể ngừng hoạt động khi mất điện mà chỉ gây bất tiện. Với một hệ thống phục vụ sơ tán, mất điện đúng lúc xảy ra cháy lại là tình huống phải được tính trước.

TCVN 7568-14:2025 quy định trung tâm hệ thống báo cháy phải có hai nguồn điện độc lập, gồm nguồn điện xoay chiều và ắc quy dự phòng. Dung lượng dự phòng phải đáp ứng ít nhất 24 giờ hoạt động ở chế độ thường trực và 30 phút ở trạng thái cháy đối với hệ thống được tiêu chuẩn này đề cập.

Ở phần Voice Alarm, nguồn dự phòng cũng phải được lựa chọn theo yêu cầu của thiết kế và tiêu chuẩn áp dụng. Một số hệ thống chuyên dụng có thể giám sát đồng thời nguồn điện, amply, kết nối mạng và từng tuyến loa.

Việc giám sát đường loa đặc biệt hữu ích. Một tuyến loa dài chạy qua hàng chục tầng có thể bị đứt cáp, chập dây hoặc hỏng một đoạn mà ban quản lý không nhận ra nếu chỉ kiểm tra bằng cách nghe thông thường. Hệ thống có giám sát tuyến có khả năng phát hiện lỗi và đưa cảnh báo để kỹ thuật viên xử lý trước khi có tình huống thật.

Trong các thiết kế yêu cầu tính sẵn sàng cao, loa còn có thể được phân bố trên hai tuyến A/B xen kẽ. Khi một tuyến gặp lỗi, tuyến còn lại vẫn duy trì một phần vùng phủ. Đây là cách tiếp cận được sử dụng trong một số hệ thống Voice Alarm chuyên dụng hiện nay.

Không nên lấy hệ thống PA thông thường rồi gọi là Voice Evacuation

Một hệ thống chung cư có amply, micro, loa và khả năng kết nối tín hiệu báo cháy chưa chắc đã đáp ứng yêu cầu của hệ thống âm thanh dùng cho tình huống khẩn cấp.

Sự khác biệt nằm ở toàn bộ kiến trúc: cách nhận tín hiệu báo cháy, thứ tự ưu tiên, lưu trữ bản tin, kiểm soát vùng, giám sát lỗi, nguồn dự phòng, khả năng tiếp tục hoạt động khi một thành phần gặp sự cố và đặc biệt là khả năng truyền lời nói rõ tới người trong công trình.

TCVN 7568-19:2016, tương đương ISO 7240-19:2007, đưa ra các yêu cầu liên quan đến thiết kế, lắp đặt, chạy thử và bảo dưỡng hệ thống âm thanh sử dụng trong tình huống khẩn cấp. Tiêu chuẩn hướng tới việc sử dụng loa phát lời thông báo và tín hiệu để hỗ trợ người trong công trình di chuyển nhanh, có trật tự trong tình huống nguy hiểm.

Do đó, với chung cư đang ở giai đoạn thiết kế, tốt nhất nên tính phần Voice Evacuation cùng lúc với hệ thống báo cháy và hạ tầng điện nhẹ. Làm như vậy giúp việc chia zone, đi cáp, bố trí loa, lựa chọn nguồn dự phòng và dành không gian cho tủ thiết bị chủ động hơn rất nhiều so với bổ sung sau khi tòa nhà đã hoàn thiện.

Thiết kế hệ thống nên bắt đầu từ kịch bản sơ tán

Khi xây dựng giải pháp âm thanh thông báo chung cư tích hợp sơ tán bằng giọng nói, câu hỏi đầu tiên không nên là “cần amply bao nhiêu watt?” mà nên là “khi xảy ra sự cố, cư dân ở từng khu vực cần nghe thông tin gì?”.

Từ kịch bản đó mới xác định các vùng loa, vị trí đặt loa, nội dung bản tin, thứ tự ưu tiên và cách trung tâm báo cháy kích hoạt hệ thống.

Tiếp theo cần khảo sát tiếng ồn thực tế của sảnh, hành lang, tầng hầm và không gian bên ngoài để lựa chọn loa cũng như mật độ bố trí phù hợp. Sau khi đã có số lượng và mức công suất từng loa mới tính tổng tải, lựa chọn amply và phần công suất dự phòng.

Hệ thống cũng cần được chạy thử trong điều kiện gần với thực tế sử dụng, không chỉ kiểm tra xem từng loa có phát tiếng hay không. Các bản tin phải dễ hiểu, âm lượng phù hợp và người đứng ở những vị trí bất lợi vẫn nhận biết được hướng dẫn.

Một giải pháp làm tốt phần này sẽ mang lại hai giá trị cùng lúc. Hằng ngày, nó là hệ thống thông báo phục vụ ban quản lý và cư dân. Khi xuất hiện sự cố, cùng hạ tầng đó chuyển sang chế độ ưu tiên khẩn cấp để truyền những hướng dẫn cần thiết cho quá trình sơ tán.

Với các dự án chung cư, tòa nhà cao tầng hoặc tổ hợp nhiều khu vực, Lạc Việt Audio có thể hỗ trợ khảo sát mặt bằng, chia vùng loa, tính toán công suất, lựa chọn thiết bị và xây dựng phương án âm thanh phù hợp với kịch bản vận hành thực tế. Với phần liên quan đến sơ tán khẩn cấp và PCCC, cấu hình cuối cùng cần được phối hợp với đơn vị thiết kế PCCC và hồ sơ được cơ quan có thẩm quyền chấp thuận. Liên hệ 0982.655.355 để được tư vấn giải pháp phù hợp cho từng công trình.
