Tiêu chuẩn thiết kế hệ thống âm thanh thông báo chung cư

Hệ thống âm thanh thông báo chung cư không chỉ phục vụ những nội dung quen thuộc như thông báo của ban quản lý, nhắc lịch bảo trì hay phát nhạc nền tại khu vực công cộng. Với nhiều tòa nhà cao tầng, hệ thống còn đảm nhiệm nhiệm vụ cảnh báo và hướng dẫn cư dân thoát nạn khi xảy ra cháy, mất điện hoặc tình huống khẩn cấp. Vì vậy, thiết kế hệ thống không thể chỉ dựa vào việc tính công suất amply rồi chia số lượng loa theo từng tầng.

Một hệ thống đúng yêu cầu phải đồng thời bảo đảm âm thanh đủ lớn, lời nói dễ hiểu, phủ được các khu vực cần thiết, hoạt động khi mất điện và duy trì được chức năng quan trọng khi một phần hệ thống gặp sự cố. Hiện nay, những yêu cầu này cần được xem xét dựa trên QCVN 10:2025/BCA cùng các tiêu chuẩn liên quan, trong đó TCVN 7568-19:2016 là tài liệu quan trọng đối với hệ thống âm thanh dùng cho tình huống khẩn cấp.

Hệ thống âm thanh thông báo chung cư áp dụng tiêu chuẩn nào?

Từ ngày 30/12/2025, QCVN 10:2025/BCA có hiệu lực và trở thành quy chuẩn kỹ thuật quốc gia bắt buộc áp dụng về trang bị, bố trí phương tiện PCCC và cứu nạn, cứu hộ cho nhà và công trình. Theo Cục Cảnh sát PCCC và CNCH, quy chuẩn này thay thế các hướng dẫn về trang bị hệ thống loa thông báo tại TCVN 3890:2023 trước đây.

Trong QCVN 10:2025/BCA, Phụ lục G xác định những công trình phải trang bị hệ thống loa thông báo và hướng dẫn thoát nạn, còn mục H.4 đưa ra những yêu cầu kỹ thuật cơ bản liên quan đến âm lượng, vị trí loa, môi trường có tiếng ồn lớn và dải tần của thiết bị.

Bên cạnh đó còn có TCVN 7568-19:2016, tương đương ISO 7240-19:2007. Tiêu chuẩn này đi sâu hơn vào việc thiết kế, lắp đặt, chạy thử và bảo dưỡng hệ thống âm thanh sử dụng trong tình huống khẩn cấp. TCVN 7568-19:2016 hiện vẫn được công bố ở trạng thái còn hiệu lực.

Có thể hiểu đơn giản rằng khi thiết kế âm thanh thông báo chung cư có chức năng hướng dẫn thoát nạn, không nên chỉ nhìn vào một tiêu chuẩn riêng lẻ. QCVN 10:2025/BCA xác định yêu cầu bắt buộc hiện hành, trong khi TCVN 7568-19:2016 cung cấp thêm cơ sở kỹ thuật để xây dựng hệ thống có khả năng truyền thông báo khẩn cấp rõ ràng và đáng tin cậy.

Chung cư nào phải trang bị hệ thống loa thông báo và hướng dẫn thoát nạn?

Không phải mọi tòa chung cư đều được áp dụng cùng một yêu cầu về quy mô hệ thống. Theo Bảng G.1 của QCVN 10:2025/BCA, chung cư, nhà và công trình công cộng thuộc diện quản lý về PCCC phải trang bị hệ thống loa thông báo và hướng dẫn thoát nạn khi cao trên 10 tầng hoặc có từ 2 tầng hầm trở lên. Cục Cảnh sát PCCC và CNCH cũng nhắc lại rõ yêu cầu này trong hướng dẫn dành riêng cho chung cư, nhà tập thể và ký túc xá.

Điểm này khá quan trọng khi chủ đầu tư lập dự toán. Một tòa nhà thuộc diện bắt buộc không nên thiết kế hệ thống theo kiểu PA thông thường rồi chỉ bổ sung vài bản tin báo cháy. Ngay từ giai đoạn đầu, hệ thống cần được xem xét theo mục đích thông báo khẩn cấp và hướng dẫn thoát nạn.

Ngay cả đối với công trình chưa thuộc ngưỡng bắt buộc trên, việc bố trí hệ thống PA vẫn có giá trị trong vận hành. Tuy nhiên, cần phân biệt rõ một hệ thống chỉ phát nhạc, thông báo quản lý với hệ thống được thiết kế để tham gia vào quy trình cảnh báo và sơ tán khi có sự cố.

Mức âm thanh phải đủ lớn nhưng không được quá lớn

Một trong những tiêu chí dễ kiểm tra nhất là mức âm thanh. QCVN 10:2025/BCA yêu cầu mức âm thanh tổng thể của tiếng ồn thường xuyên cộng với tín hiệu cảnh báo không thấp hơn 75 dBA tại khoảng cách 3 m từ tín hiệu cảnh báo, đồng thời không được vượt quá 120 dBA tại bất kỳ vị trí nào.

Ngoài con số tuyệt đối, tín hiệu từ hệ thống còn phải cao hơn mức tiếng ồn thường xuyên của gian phòng ít nhất 15 dBA. Việc đo được thực hiện ở độ cao 1,5 m tính từ sàn.

Yêu cầu này giải thích vì sao không thể dùng một công thức cố định như “mỗi 30 m² đặt một loa” cho mọi chung cư. Hành lang căn hộ thường khá yên tĩnh, trong khi tầng hầm có tiếng xe, quạt thông gió và máy móc. Cùng một chiếc loa 6 W có thể đủ rõ ở hành lang nhưng chưa chắc đáp ứng được ở khu vực tầng hầm đông phương tiện.

Ở chiều ngược lại, tăng công suất thật lớn cũng không phải phương án tốt. Loa đặt quá mạnh ở vị trí gần người nghe có thể gây khó chịu và tạo chênh lệch âm lượng lớn giữa các điểm. Phương án hợp lý hơn thường là bố trí số lượng loa vừa đủ, khoảng cách phù hợp và điều chỉnh mức công suất từng khu vực để âm thanh phủ tương đối đồng đều.

Phòng ngủ có yêu cầu riêng về mức âm

Chung cư khác văn phòng ở chỗ có người nghỉ ngơi và ngủ vào thời điểm hệ thống cảnh báo có thể được kích hoạt. Vì vậy, QCVN 10:2025/BCA đưa ra yêu cầu riêng đối với phòng ngủ.

Tín hiệu phải cao hơn tiếng ồn thường xuyên trong phòng ít nhất 15 dBA, mức âm thanh tổng thể không nhỏ hơn 70 dBA và không vượt quá 120 dBA. Vị trí đo được xác định ngang với đầu của người đang ngủ.

Điều này cần được tính đến ngay từ lúc thiết kế. Nếu loa chỉ đặt ngoài hành lang, cửa căn hộ có khả năng cách âm tương đối tốt thì mức âm bên trong phòng ngủ có thể giảm đáng kể. Do đó, với hệ thống cần đáp ứng chức năng cảnh báo tới những khu vực này, người thiết kế phải kiểm tra thực tế mức âm nhận được chứ không nên chỉ dựa trên thông số công suất loa.

Độ rõ của lời nói quan trọng không kém âm lượng

Một hệ thống có thể phát rất lớn nhưng cư dân vẫn không hiểu được câu “vui lòng di chuyển theo cầu thang thoát hiểm”. Trong tình huống khẩn cấp, đây là vấn đề nghiêm trọng hơn việc âm lượng thiếu vài decibel.

TCVN 7568-19:2016 yêu cầu hệ thống âm thanh dùng trong tình huống khẩn cấp phải truyền được thông tin dễ hiểu trong vùng thông báo. Cục Cảnh sát PCCC và CNCH hướng dẫn việc đánh giá tính dễ hiểu của lời đọc thông qua các chỉ số STI hoặc STIPA; giá trị STI trung bình trong khu vực cần đạt tối thiểu 0,50, đồng thời giá trị nhỏ nhất tại một điểm đo không thấp hơn 0,45.

Đây là lý do các khu vực nhiều tiếng vang như sảnh lớn, hành lang dài hay tầng hầm bê tông cần được xử lý cẩn thận. Nếu đặt loa quá xa nhau rồi tăng công suất, âm thanh trực tiếp và âm phản xạ có thể chồng lên nhau khiến câu nói khó nghe.

Khi thiết kế tốt, mục tiêu không phải làm cho người nghe cảm thấy loa “rất to”, mà là họ có thể hiểu ngay nội dung thông báo trong vài giây đầu tiên.

Khoảng cách giữa các loa không nên áp dụng máy móc

TCVN 7568-19:2016 có đưa ra phương pháp định mức cho một số khu vực đáp ứng những điều kiện nhất định về thời gian dội âm, tiếng ồn nền và mức áp suất âm thanh. Trong trường hợp áp dụng phương pháp này, khoảng cách giữa tâm loa được nêu không lớn hơn 6 m đối với loa đơn tuyến và 12 m đối với loa bố trí hai tuyến. Tiêu chuẩn cũng đưa ra khoảng cách từ loa tới người nghe tương ứng.

Tuy nhiên, không nên hiểu đây là quy tắc “loa chung cư cứ cách nhau 6 m”. Các giá trị nói trên chỉ thuộc một phương pháp đánh giá trong những điều kiện âm học cụ thể.

Với thiết kế thực tế, khoảng cách phải phụ thuộc vào độ nhạy loa, góc phủ, chiều cao trần, mức công suất sử dụng, tiếng ồn nền và đặc tính âm học của không gian. Một hành lang trần thấp khác hoàn toàn tầng hầm cao 4 m, và sảnh lễ tân có nhiều vật liệu hấp thụ âm cũng khác khu kỹ thuật toàn bề mặt bê tông.

Cách chắc chắn hơn là tính toán trước, sau đó đo kiểm mức âm và độ rõ sau khi hệ thống được lắp đặt.

Loa treo tường phải bảo đảm chiều cao lắp đặt

Vị trí lắp loa cũng được quy định khá cụ thể. Đối với thiết bị loa cảnh báo cháy và điều khiển thoát nạn gắn trên tường, phần trên của thiết bị phải cách mặt sàn ít nhất 2,3 m và cách trần tối thiểu 0,15 m.

Cần chú ý đây là yêu cầu dành cho loa gắn trên tường, không có nghĩa tất cả loa của chung cư bắt buộc phải dùng kiểu treo tường. Tùy khu vực, hệ thống có thể sử dụng loa âm trần, loa hộp, loa projector hoặc loa nén nếu thiết bị và phương án thiết kế đáp ứng yêu cầu cần thiết.

Ở hành lang có trần giả, loa âm trần thường gọn và cho vùng phủ thuận tiện. Tầng hầm hoặc khu vực kỹ thuật có thể sử dụng loa hộp hoặc loa nén. Khu vực ngoài trời lại cần tính thêm khả năng chống bụi, nước và điều kiện môi trường.

Khu vực quá ồn cần kết hợp cảnh báo bằng ánh sáng

Không phải lúc nào loa cũng đủ để cảnh báo cho tất cả mọi người. QCVN 10:2025/BCA quy định tại các phòng có mức ồn trên 95 dBA, hoặc nơi có người sử dụng thiết bị chống ồn, hệ thống loa thông báo và hướng dẫn thoát nạn phải kết hợp cảnh báo bằng ánh sáng. Thiết bị cảnh báo nhấp nháy được phép sử dụng cho mục đích này.

Quy định này có thể liên quan tới một số khu vực kỹ thuật của chung cư như phòng máy hoặc nơi có thiết bị vận hành gây tiếng ồn lớn. Người thiết kế vì vậy phải khảo sát cả điều kiện sử dụng thực tế chứ không chỉ nhìn bản vẽ kiến trúc.

QCVN cũng quy định thiết bị cảnh báo và hướng dẫn thoát nạn bằng giọng nói phải phát âm thanh trong dải 200 Hz đến 5.000 Hz. Đây là vùng tần số tập trung nhiều thông tin quan trọng đối với khả năng nhận biết lời nói.

Phân vùng thông báo phải phù hợp với kịch bản thoát nạn

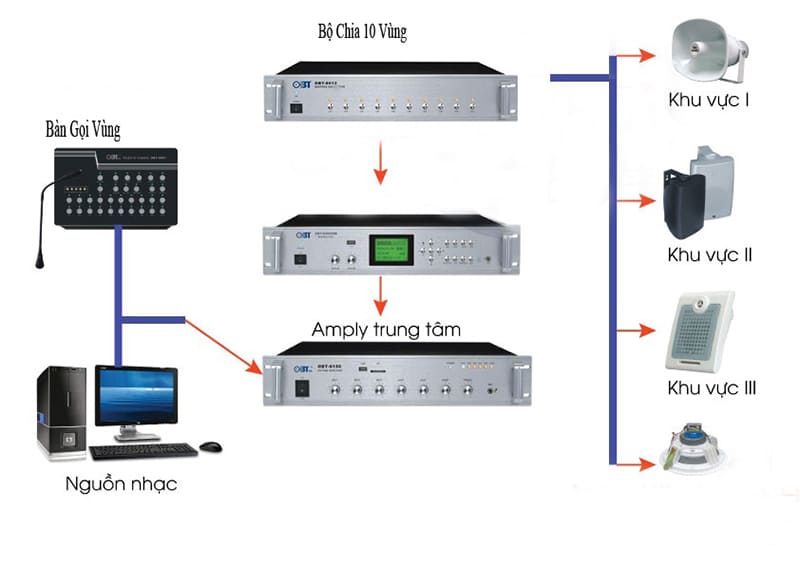

Với chung cư nhiều tầng, chia vùng là yếu tố gần như bắt buộc nếu muốn hệ thống vận hành linh hoạt. Một tầng có sự cố không phải lúc nào cũng cần phát cùng một nội dung và cùng một thời điểm tới tất cả các khu vực.

TCVN 7568-19:2016 sử dụng khái niệm vùng thông báo khẩn cấp và yêu cầu quá trình lập kế hoạch phải thể hiện rõ cách phân vùng. Tiêu chuẩn cũng lưu ý rằng vùng sử dụng cho thông báo thông thường có thể khác với vùng phục vụ tình huống khẩn cấp.

Trong thực tế chung cư, có thể chia vùng theo từng tầng, nhóm tầng, sảnh, tầng hầm, khu thương mại hoặc từng block. Khi xảy ra sự cố, trung tâm có thể phát bản tin theo kịch bản đã được thiết lập và ưu tiên thông báo khẩn cấp so với nhạc nền hay thông báo hàng ngày.

Thiết kế phân vùng tốt còn giúp ban quản lý sử dụng hệ thống hiệu quả hơn khi không có sự cố, chẳng hạn chỉ phát thông báo mất nước đến một số tầng hoặc thông báo phương tiện xuống riêng tầng hầm.

Hệ thống phải có nguồn điện dự phòng

Một hệ thống cảnh báo không thể phụ thuộc hoàn toàn vào nguồn điện lưới, bởi cháy hoặc sự cố điện có thể xảy ra cùng lúc với tình huống cần sơ tán.

Theo hướng dẫn của Cục Cảnh sát PCCC và CNCH dựa trên TCVN 7568-19:2016, hệ thống cần có nguồn điện chính và nguồn điện dự phòng bằng ắc quy. Nguồn dự phòng phải đủ duy trì hệ thống ở trạng thái thường trực trong 24 giờ, sau đó tiếp tục đủ khả năng vận hành ở trạng thái báo động bằng lời nói trong 30 phút.

Do đó, khi tính dung lượng ắc quy không nên chỉ dựa vào công suất danh định của một amply. Cần tính cả bộ điều khiển, thiết bị giám sát, micro khẩn cấp, module mạng, amply và những thành phần phải tiếp tục hoạt động khi nguồn chính bị mất.

Nguồn điện dự phòng cũng cần được kiểm tra, bảo dưỡng định kỳ. Một bộ ắc quy đã suy giảm dung lượng vẫn có thể làm hệ thống hoạt động bình thường khi có điện lưới, nhưng lại không đảm bảo thời gian cần thiết lúc mất điện.

Loa, dây dẫn và trung tâm phải được xem xét như một hệ thống

Một lỗi thường gặp khi lựa chọn thiết bị là tập trung quá nhiều vào loa. Trên thực tế, lắp loa chuyên dụng nhưng sử dụng trung tâm, nguồn điện hoặc đường truyền không phù hợp thì khả năng hoạt động trong tình huống khẩn cấp vẫn không được bảo đảm.

TCVN 7568-19:2016 viện dẫn EN 54-24 đối với loa sử dụng trong hệ thống cảnh báo bằng giọng nói khi quy chuẩn quốc gia không có quy định khác. Tiêu chuẩn cũng viện dẫn các yêu cầu liên quan tới nguồn điện, thiết bị điều khiển và tính toàn vẹn của mạch cáp trong điều kiện cháy.

Vì vậy, với hệ thống Voice Alarm, nên lựa chọn loa được thiết kế cho mục đích cảnh báo khẩn cấp thay vì loa PA phổ thông chỉ vì có cùng mức công suất. Đường dây cũng cần được thiết kế để hạn chế một lỗi cục bộ làm mất âm thanh trên phạm vi quá lớn, đồng thời bố trí phù hợp với yêu cầu về hệ thống điện và PCCC của công trình.

Cần đo kiểm hệ thống sau khi hoàn thành

Bản vẽ và phần mềm tính toán chỉ là bước đầu. Sau khi thi công, hệ thống cần được chạy thử và kiểm tra tại chính công trình.

Người thực hiện cần kiểm tra khả năng lựa chọn vùng, mức ưu tiên của bản tin khẩn cấp, hoạt động khi mất nguồn điện chính, tình trạng nguồn dự phòng và khả năng phát thông báo tới các khu vực cần bảo vệ. Mức âm thanh cũng cần được đo tại những vị trí đại diện thay vì chỉ đứng ngay dưới loa để đánh giá bằng cảm giác.

Đối với hệ thống âm thanh khẩn cấp, việc đánh giá độ rõ lời nói bằng STI/STIPA đặc biệt quan trọng ở những khu vực khó như sảnh cao, tầng hầm hoặc hành lang có độ vang lớn. Sau khi đo, có thể phải thay đổi công suất tap của loa, hướng loa hoặc bổ sung thiết bị ở những điểm chưa đạt.

TCVN 7568-19:2016 không chỉ đề cập đến thiết kế và lắp đặt mà còn bao gồm chạy thử và bảo dưỡng. Điều này nhấn mạnh rằng chất lượng của hệ thống cần được duy trì trong suốt quá trình sử dụng chứ không kết thúc tại thời điểm bàn giao.

Thiết kế đúng tiêu chuẩn cần bắt đầu từ khảo sát thực tế

Tiêu chuẩn thiết kế hệ thống âm thanh thông báo chung cư hiện nay không đơn giản là chọn amply 100 V, tính tổng công suất loa rồi kéo dây xuống từng tầng. Với những công trình thuộc diện phải trang bị hệ thống loa thông báo và hướng dẫn thoát nạn, thiết kế cần bắt đầu từ quy mô tòa nhà, mặt bằng, tiếng ồn thực tế, khu vực cần bảo vệ và kịch bản vận hành khi có sự cố.

Một phương án tốt phải đáp ứng đồng thời mức âm, độ rõ lời nói, phân vùng hợp lý, vị trí lắp loa, nguồn dự phòng và khả năng duy trì hoạt động khi hệ thống gặp lỗi. Đặc biệt, các con số về khoảng cách loa hay công suất chỉ nên được xem là cơ sở tính toán; kết quả cuối cùng vẫn cần được kiểm tra tại công trình.

Với các dự án chung cư, tòa nhà cần xây dựng hệ thống âm thanh thông báo hoặc Voice Alarm, nên khảo sát và lên phương án ngay từ giai đoạn thiết kế PCCC để tránh phải thay đổi thiết bị, đường dây và hạ tầng sau khi công trình đã hoàn thiện. Để được tư vấn cấu hình theo số tầng, diện tích và mặt bằng thực tế, có thể liên hệ Lạc Việt Audio – 0982.655.355 để được hỗ trợ phương án phù hợp.
